Параметр
1. Размер ЖК-дисплея: 1,14 дюйма
2. Размер точечной матрицы: 135*240 (направление дисплея можно регулировать, горизонтальный экран и вертикальный экран в порядке)
3. Цвет ЖК-дисплея: полный цвет
4. Аппаратный интерфейс: 4-проводной SPI интерфейс
5. Драйвер IC: ST7789
6. Рабочая температура: -20 - 70
8. Рабочая Питание: 3,3 V
9. Контактный номер : 8P
10. Площадь дисплея: 14,864*24,912 мм
11. Размер: 28*31,4 мм
12 направление обзора: полный угол обзора (IPS)
Характеристика:
Размер: 1,14 дюйма
Цветной экран HD IPS, цвет более яркий, чем обычный TFT LCD
Разрешение: 135*240 направление дисплея можно регулировать, горизонтальный экран вертикальный экран может быть
Чип управления: ST7789
Область отображения: 14,864 (в) x 24,912 (В) мм
Физический размер: 28 (в) x 31,4 (В) мм
Интерфейс Тип: 4-провод SPI Интерфейс
Количество штифтов: 8 штифтов (штифт не спаян)
Направление просмотра: полный обзор
Рабочая температура: -20 ~ 70 градусов

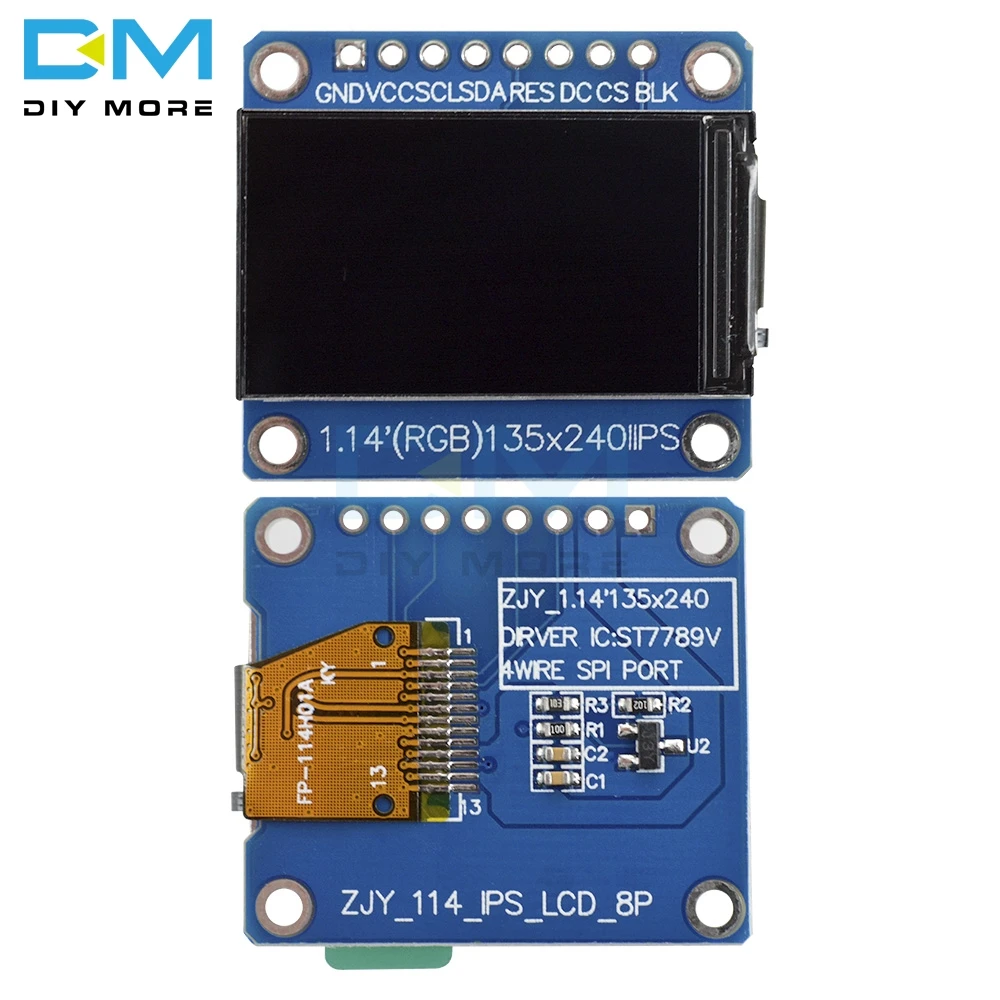

Описание интерфейса:
GND: мощность заземления
VCC: Мощность блок 3,3 V
SCL: SPI линия часов
SDA: SPI линия передачи данных
RES: значок сброса дисплея
DC: SPI data/код выбора
CS: SPI чип передачи данных, активный низкий
BLK: Управление ЖК-подсветкой, по умолчанию можно оставить плавающим, низкий уровень для выключения подсветки
Посылка IClude:

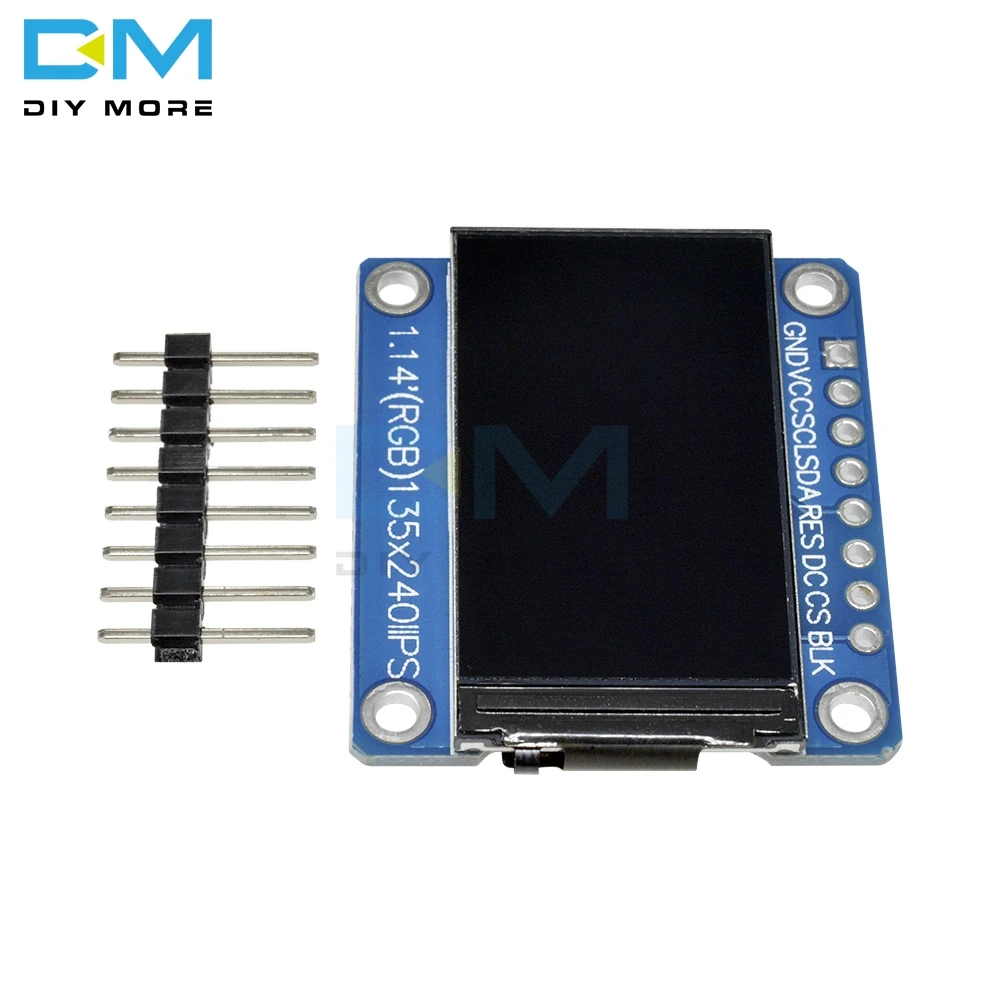

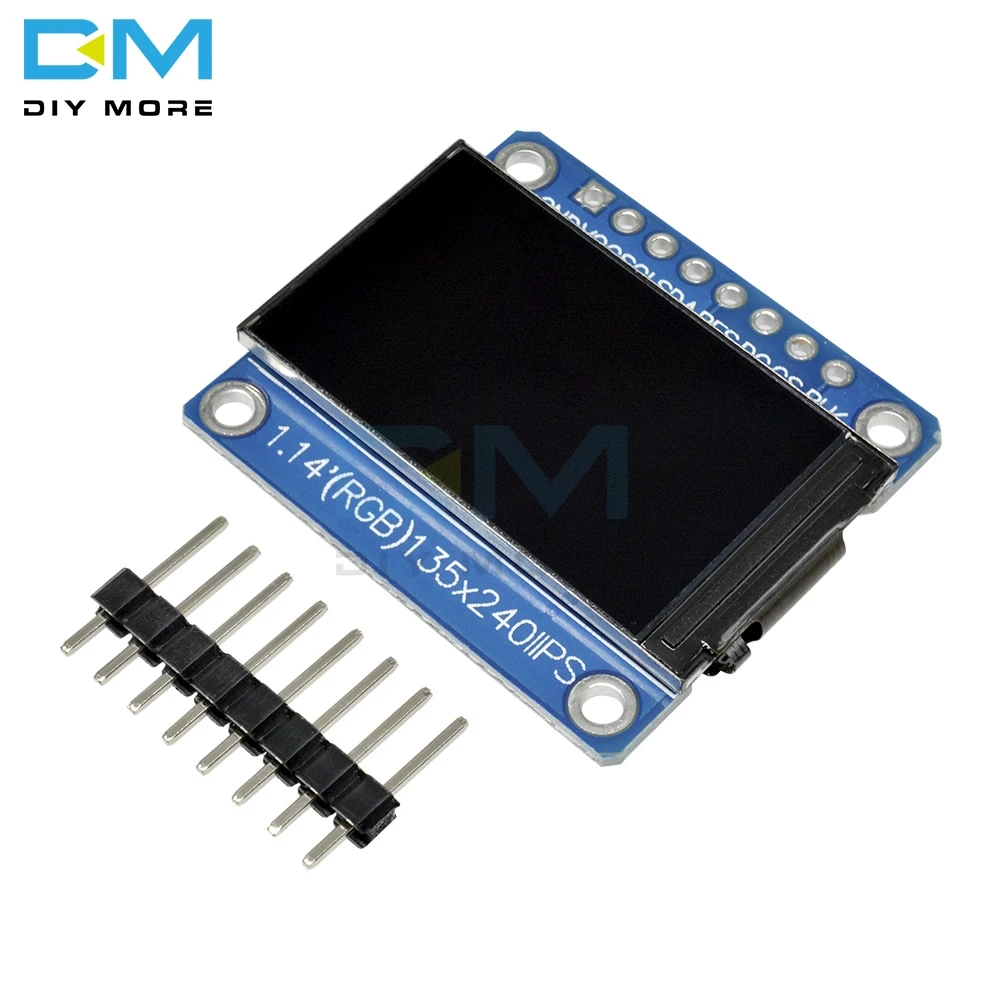

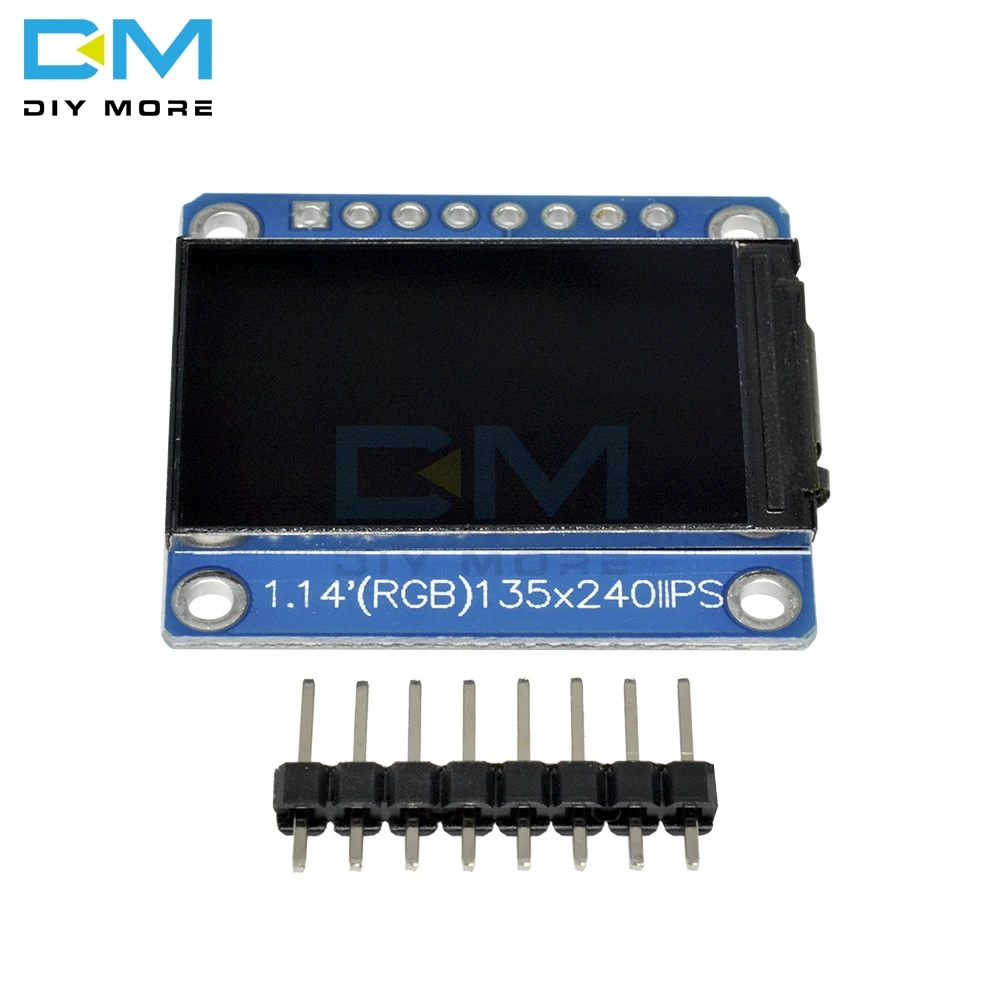

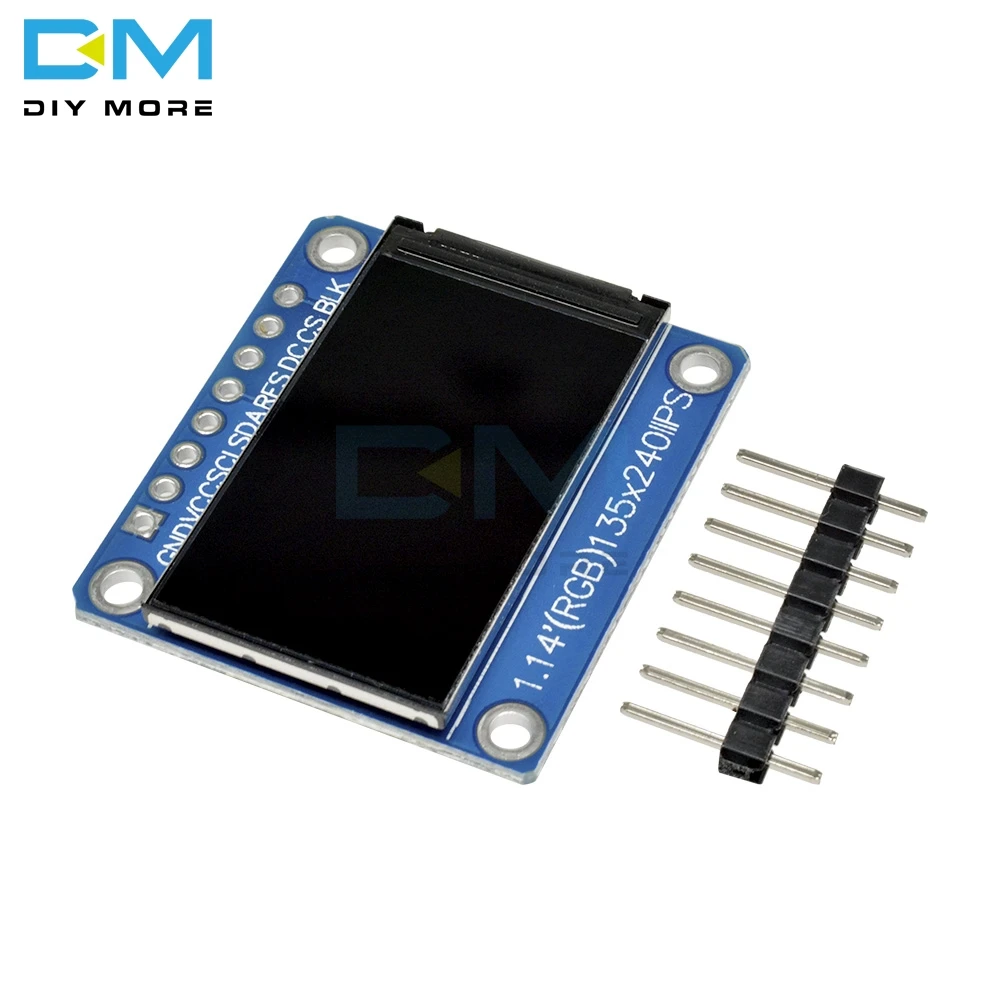

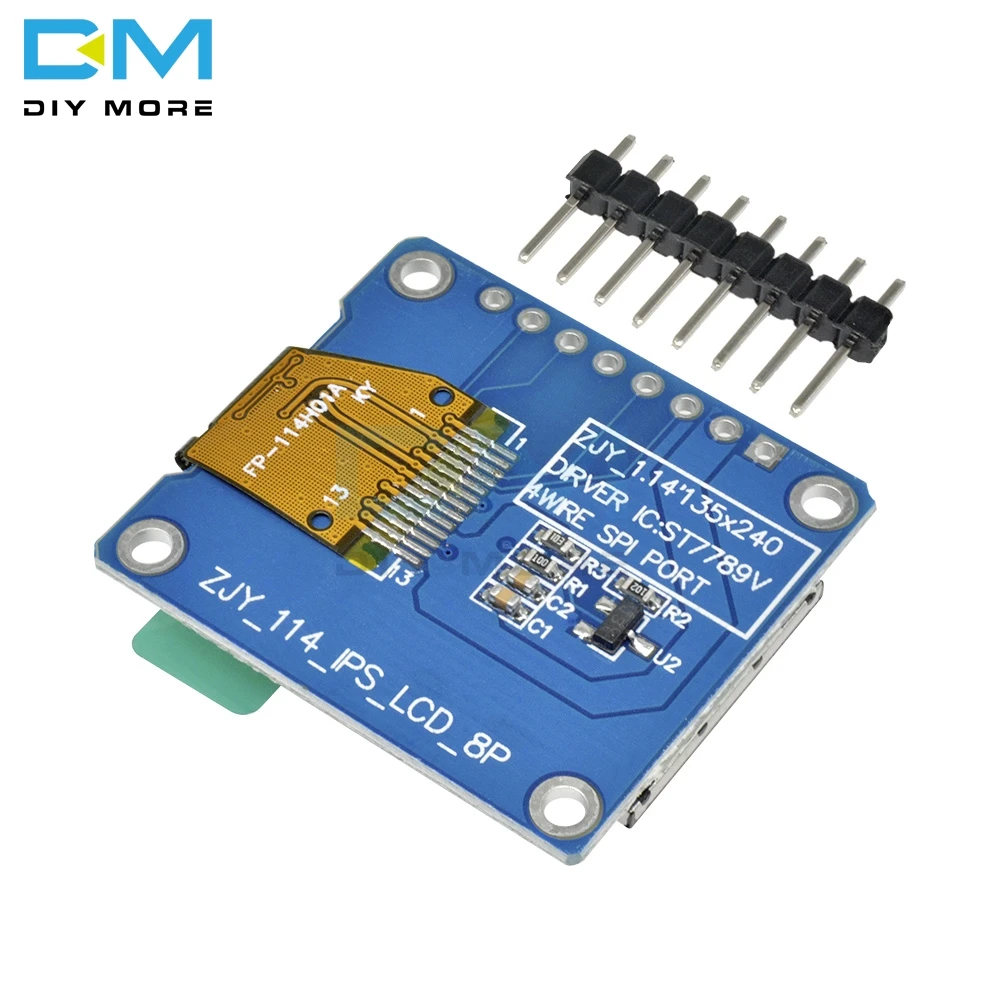

1x1,14 дюймов 3,3 V 8PINST7789 Привод ICПолноцветный TFT дисплей SPI HD
